Как правильно указать размеры коробки: длина, ширина и высота

Размеры коробки кажутся одной из самых простых частей технического задания.

Например:

270 × 170 × 72 мм.

Но для производителя этого часто недостаточно.

Что означает первое число?

Это внутренний или внешний размер?

Учитывает ли размер ложемент?

Это размер продукта или готовой коробки?

В каком положении продукт должен находиться внутри?

А если коробка имеет выдвижной ящик, крышку, магнитный клапан или складную конструкцию?

Ошибка даже в нескольких миллиметрах может привести к тому, что продукт будет двигаться внутри, не войдёт в ложемент или крышка не закроется правильно.

Поэтому хороший запрос на индивидуальную упаковку должен содержать не просто три числа, а понятную систему размеров.

Основной принцип можно сформулировать так:

Product Size ≠ Inner Box Size ≠ Outer Box Size ≠ Shipping Size.

Это четыре связанных, но разных параметра.

Содержание

1. Что означает Д × Ш × В
2. Почему лучше использовать миллиметры
3. Внутренний и внешний размер коробки
4. Почему размер продукта не равен размеру коробки
5. Как правильно измерить продукт
6. Как измерять флакон духов
7. Как измерять набор из нескольких продуктов
8. Размеры Book Style и Magnetic Box
9. Размеры Drawer Box
10. Размеры Lid & Base Box
11. Размеры Fold-Flat Box
12. Как толщина картона влияет на размеры
13. Как ложемент влияет на внутреннее пространство
14. Почему нужен технологический зазор
15. Производственные и логистические размеры — не одно и то же
16. Как размеры влияют на стоимость доставки
17. Частые ошибки при передаче размеров
18. Почему размеры нужно проверять на физическом образце
19. Как правильно отправить размеры поставщику
20. Как SEISMO работает с размерами упаковки

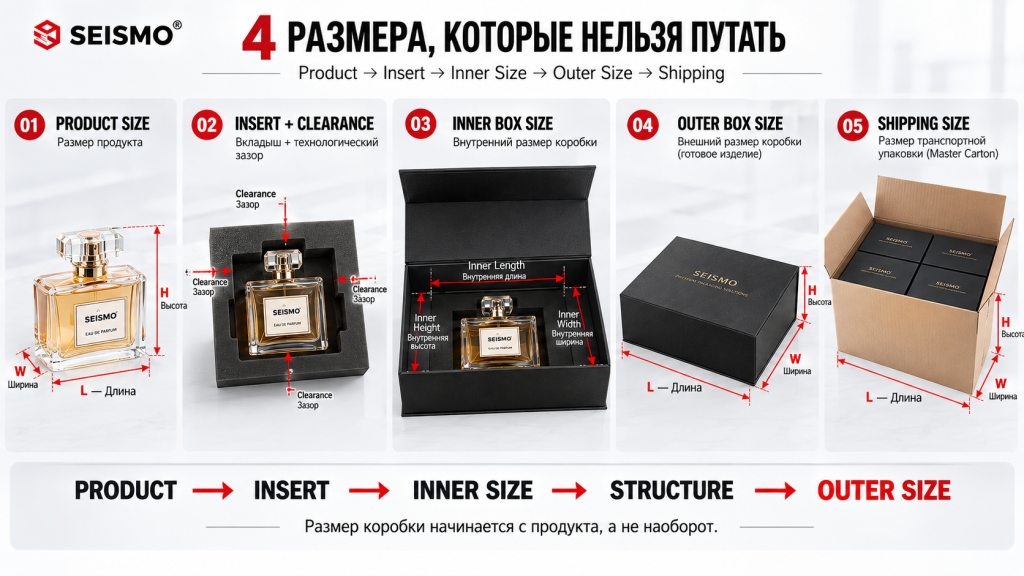

Размер продукта, внутренний размер и внешний размер коробки — разные параметры, которые необходимо указывать отдельно.

1. Что означает Д × Ш × В?

Для большинства коробок используется запись:

Д × Ш × В

или:

L × W × H

где:

Д / L — длина

Ш / W — ширина

В / H — высота.

Для стандартных коробочных конструкций FEFCO использует внутренние размеры в миллиметрах и порядок Length × Width × Height. Длина определяется как более длинная сторона отверстия, ширина — более короткая, а высота — расстояние от отверстия до основания.

Например:

300 × 200 × 80 мм

означает:

300 мм — длина;

200 мм — ширина;

80 мм — высота.

Но здесь есть важное условие:

В отраслевом стандарте FEFCO для размеров коробок размеры гофроупаковки указываются как внутренние размеры в миллиметрах в последовательности Length × Width × Height.

Без этого производитель вынужден делать предположение.

2. Почему для индивидуальной упаковки лучше использовать миллиметры

Для международного проекта размеры могут приходить в:

дюймах;

сантиметрах;

миллиметрах.

Для производства индивидуальной премиальной упаковки наиболее удобно использовать:

мм

Например:

вместо:

27 × 17 × 7,2 см

лучше написать:

270 × 170 × 72 мм.

Так проще работать с:

dieline;

толщиной картона;

ложементом;

зазорами;

высечкой;

V-Cut;

техническими допусками.

Если первоначальный размер предоставлен в inches, перед запуском конструкции его лучше один раз перевести в миллиметры и дальше использовать одну систему единиц на всём проекте.

Это уменьшает риск того, что одна сторона проекта работает в inches, а другая — в mm.

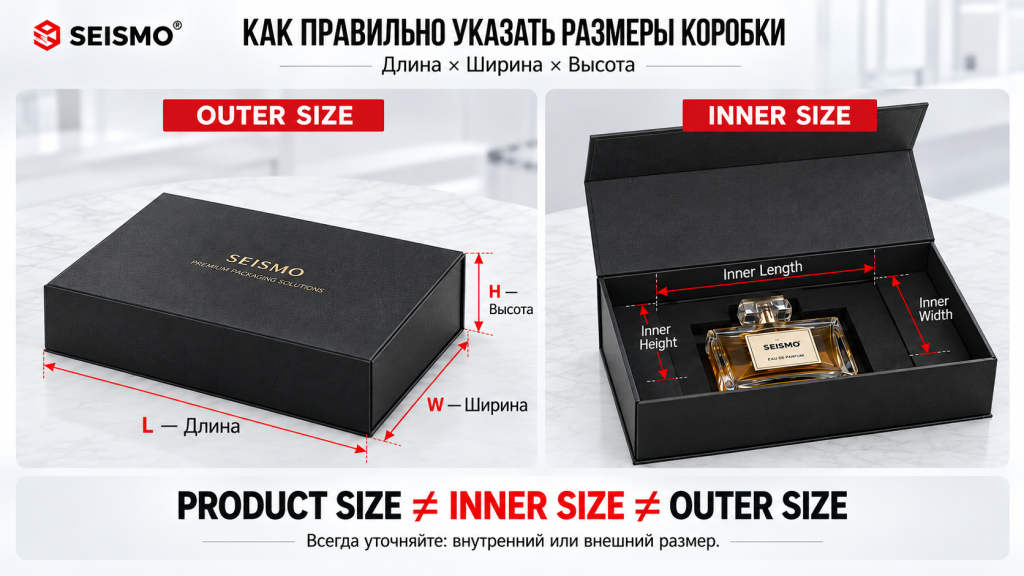

3. Внутренний размер и внешний размер — это не одно и то же

Это, вероятно, самая важная часть всей статьи.

Представим коробку:

270 × 170 × 72 мм.

Эти цифры могут означать совершенно разные вещи.

Внутренний размер — Inner Size / ID

Это полезное пространство внутри упаковки.

Именно здесь должны разместиться:

продукт;

ложемент;

аксессуары;

карточки;

другие элементы набора.

Внешний размер — Outer Size / OD

Это финальные габариты уже собранной коробки.

Они важны для:

master carton;

паллетизации;

складского хранения;

расчёта транспортного объёма;

e-commerce;

международной доставки.

Для коробов из гофрокартона FEFCO по умолчанию использует именно внутренние размеры.

Но для индивидуального Rigid Box нельзя автоматически предполагать, что любой поставщик использует тот же принцип.

Поэтому самый безопасный формат:

Inner Size: 270 × 170 × 72 mm

или:

Finished Outer Size: 270 × 170 × 72 mm.

Одно дополнительное слово может предотвратить серьёзную ошибку.

4. Размер продукта не равен размеру коробки

Представим продукт размером:

120 × 65 × 42 мм.

Это не означает, что внутренний размер коробки должен быть:

120 × 65 × 42 мм.

Между продуктом и внешней коробкой могут находиться:

ложемент;

боковые опоры;

картонная стенка;

EVA;

формованная целлюлоза;

бумажный insert;

pull-tab;

защитный зазор.

Поэтому правильная последовательность выглядит так:

PRODUCT

→

INSERT

→

INNER BOX SIZE

→

BOX STRUCTURE

→

OUTER BOX SIZE

Если сначала придумать внешний размер коробки, а потом пытаться поместить туда продукт, можно получить неправильные пропорции или слишком сложный ложемент.

5. Как правильно измерить сам продукт

При измерении продукта нужно учитывать не только его основную форму.

Необходимо определить максимальную точку по каждой оси.

Например, у косметического флакона:

корпус может иметь ширину 55 мм;

декоративный выступ — 59 мм;

крышка — 62 мм.

Для конструкции важен не размер основной стенки, а:

максимальный фактический габарит.

Поэтому измеряется готовый продукт вместе с:

крышкой;

помпой;

декоративными деталями;

выступающими элементами;

этикеткой или дополнительным компонентом, если он влияет на посадку.

Для сложной формы особенно полезно предоставить производителю:

физический продукт;

технический чертёж;

3D-файл;

или несколько фотографий с размерными обозначениями.

6. Как измерить флакон духов

Парфюмерия — хороший пример, потому что флакон редко представляет собой простой прямоугольник.

Нужно учитывать:

максимальную ширину корпуса;

максимальную глубину;

полную высоту вместе с крышкой.

Кроме того, стоит отдельно сообщить:

вес наполненного флакона.

Почему?

Два флакона одинакового размера могут иметь разный вес.

А вес влияет на:

структуру ложемента;

толщину материала;

глубину посадки;

необходимость боковой фиксации.

Для высокого флакона также важен центр тяжести.

Если фиксировать только основание, верхняя часть может двигаться при транспортировке.

Поэтому для парфюмерии размеры и вес всегда лучше рассматривать вместе.

7. Как измерять подарочный набор из нескольких продуктов

Представим набор:

парфюм;

travel spray;

крем;

карточка.

Ошибка — просто сложить размеры четырёх продуктов.

Потому что между ними требуется пространство для:

перегородок;

ложемента;

визуальной композиции;

извлечения продукта.

Сначала нужно определить:

Product Layout

Как продукты будут расположены?

В один ряд?

Симметрично?

Центральный продукт + два боковых?

На разных уровнях?

И только после этого рассчитывается минимальный внутренний размер.

Для premium packaging композиция внутри коробки так же важна, как внешняя графика.

8. Как указывать размеры Book Style Magnetic Box

У Book Style Box есть:

основной корпус;

крышка;

корешок;

магнитный клапан или зона закрывания.

Поэтому одного внешнего размера иногда недостаточно для разработки.

Для первого запроса клиенту достаточно сообщить:

Product Size

Minimum Inner Size

или:

Target Finished Outer Size

и приложить референс конструкции.

Дальше инженер рассчитывает:

толщину стенок;

размер крышки;

корешок;

магнитную зону;

посадку ложемента.

Не стоит самостоятельно пытаться вычислять dieline из внешнего размера, если конструкция ещё не утверждена.

9. Drawer Box: почему здесь особенно легко перепутать размеры

Drawer Box состоит как минимум из двух основных частей:

Outer Sleeve

и:

Inner Drawer / Tray.

Например, клиент пишет:

250 × 180 × 70 мм.

Но производителю всё ещё неизвестно:

это размер внешнего sleeve?

размер внутреннего ящика?

или полезное пространство внутри ящика?

Для Drawer Box лучше писать:

Required Inner Space: X × Y × Z mm

а внешний размер позволить инженеру рассчитать после выбора:

толщины картона;

зазора между drawer и sleeve;

обёрточного материала.

Если ящик рассчитан слишком плотно, он будет тяжело открываться.

Если слишком свободно — будет ощущаться люфт.

10. Lid & Base Box тоже имеет несколько размеров

В классической коробке:

крышка + основание

есть как минимум:

размер нижней части;

размер верхней крышки;

высота основания;

высота крышки.

Крышка должна правильно надеваться на основание.

Поэтому её внутренние размеры не могут быть просто идентичными внешним размерам нижней части.

Необходим рабочий технологический зазор.

Особенно это важно для Rigid Box, где после каширования появляется дополнительная толщина бумаги.

11. Fold-Flat Box: внешне проста, но требует точной геометрии

Складная жёсткая коробка после сборки должна иметь правильный финальный размер.

Но в плоском состоянии её геометрия совершенно другая.

В конструкции появляются:

V-Cut;

складные стенки;

угловые панели;

магниты;

adhesive zones.

Поэтому клиенту не нужно пытаться задавать размер каждого элемента.

Правильнее передать:

размер продукта;

нужное внутреннее пространство;

желаемый тип коробки.

После этого инженер строит flat dieline.

Для международных проектов складные жесткие коробки Fold-Flat могут уменьшать транспортный и складской объём, однако их финальные размеры после сборки должны быть точно согласованы ещё на этапе structural design.

12. Как толщина картона влияет на размер коробки

Представим две коробки одинакового внутреннего размера.

Первая сделана из более тонкого greyboard.

Вторая — из более толстого.

Их внешние размеры будут различаться.

Но нельзя использовать универсальную формулу:

Outer Size = Inner Size + 2 × Board Thickness

для всех премиальных коробок.

Почему?

Потому что реальный результат также зависит от:

структуры;

способа заворота бумаги;

соединения панелей;

V-Cut;

крышки;

корешка;

ложемента.

Поэтому толщина картона должна входить в инженерный расчёт всей конструкции.

Это одна из причин, почему сначала полезно определить требуемый внутренний размер, а не пытаться самостоятельно вычислить все внешние габариты.

13. Ложемент может изменить размер коробки сильнее, чем кажется

Продукт размером:

120 × 65 × 42 мм

может находиться:

в EVA;

в Paperboard Insert;

в Molded Pulp.

Каждый вариант требует разной геометрии.

EVA может использовать материал вокруг продукта для фиксации.

Paperboard работает через:

сгибы;

прорези;

опорные стенки.

Molded Pulp формирует трёхмерное посадочное место.

Поэтому смена:

EVA → Paperboard

после утверждения коробки иногда означает не просто замену материала.

Она может изменить:

внутреннее пространство;

высоту продукта;

внешний размер;

пропорции всей коробки.

14. Нужен ли зазор вокруг продукта?

Да.

Но универсального правила:

«всегда добавляйте 5 мм»

не существует.

Необходимый зазор зависит от:

материала;

формы продукта;

типа ложемента;

способа извлечения;

производственных допусков.

Для одного изделия нужен очень плотный fit.

Для другого требуется место, чтобы пользователь мог удобно взять продукт пальцами.

Поэтому лучший способ определить посадку:

Physical Sample + Real Product.

Не только расчёт в CAD.

15. Размеры для производства и размеры для логистики могут определяться по-разному

Здесь появляется важная профессиональная деталь.

При проектировании коробки упаковочная индустрия может использовать:

L × W × H

в соответствии с конструкцией и отверстием коробки.

Но перевозчик оценивает уже готовый транспортный объект.

Например, UPS указывает, что при измерении посылки сначала определяется самая длинная сторона — она считается Length, затем Width и Height.

Поэтому размер:

300 × 200 × 80 мм

в упаковочном чертеже

и порядок измерений транспортного короба

не стоит автоматически считать одной и той же системой.

Главное правило:

Всегда подписывайте назначение размера.

Например:

Rigid Box – Finished Outer Size

или:

Master Carton – Shipping Dimensions.

При расчёте перевозки необходимо отдельно учитывать правила измерения транспортной упаковки: например, UPS определяет самую длинную сторону готовой посылки как Length, затем измеряет Width и Height.

Размер продукта сначала определяет ложемент и внутреннее пространство, затем конструкцию и внешний размер коробки, а уже после — транспортные габариты.

16. Почему внешний размер влияет на стоимость доставки

Для международной логистики важен не только вес.

Имеет значение объём.

FedEx, например, объясняет принцип dimensional weight как расчёт, основанный на произведении длины, ширины и высоты; перевозчик затем сравнивает объёмный и фактический вес в соответствии со своими действующими тарифными правилами.

Именно поэтому небольшое увеличение коробки иногда имеет больший эффект, чем кажется.

Представим, что вокруг продукта оставлено много пустого пространства только ради визуальной премиальности.

Одна коробка увеличилась совсем немного.

Но теперь умножим это на:

1000 коробок.

Меняется:

объём master carton;

количество коробок на паллете;

транспортный объём партии.

Поэтому хороший premium design должен учитывать не только внешний вид, но и:

Space Efficiency.

Поэтому стоимость премиальной упаковки полезно оценивать не только по цене одной коробки, но и по её размерам, количеству изделий в master carton и транспортному объёму всей партии.

17. Семь распространённых ошибок при передаче размеров

Самые частые проблемы возникают, когда клиент передаёт три числа без единиц измерения; не указывает, внутренние они или внешние; измеряет только корпус флакона без крышки; использует приблизительные размеры продукта из интернет-магазина; меняет продукт после разработки ложемента; путает finished box с master carton; или отправляет фотографию с подписью «примерно такого размера».

Все эти ошибки имеют одну общую причину:

размер передан без контекста.

Три числа становятся полезными только тогда, когда поставщик понимает, что именно они описывают.

18. Почему размер нужно подтвердить физическим образцом

CAD может быть математически правильным.

Но реальный продукт имеет:

производственные допуски;

радиусы;

неровности;

этикетку;

фактическую крышку;

тактильную поверхность.

Поэтому перед массовым производством необходимо проверить:

Product Fit

Opening / Closing

Insert Fit

Extraction

Overall Proportion

на физическом образце.

Особенно для:

парфюмерии;

стеклянной косметики;

часов;

алкоголя;

тяжёлых подарочных наборов.

Иногда изменение всего на несколько миллиметров значительно улучшает ощущение упаковки.

Поэтому контроль качества упаковки должен включать не только проверку artwork и отделки, но и фактические внутренние и внешние размеры, допуски и посадку реального продукта.

19. Как правильно отправить размеры поставщику

Хороший первый запрос может выглядеть так:

Такой формат намного полезнее сообщения:

“Need box 130 × 80 × 60. Please quote.”

Поставщик сразу понимает:

что фиксировано;

что можно оптимизировать;

где требуется инженерное решение.

20. Не знаете внутренний размер? Это нормально

Клиент не обязан самостоятельно проектировать упаковку.

Если у вас есть только:

продукт;

его размеры;

вес;

фото;

желаемый тип коробки,

этого уже достаточно для начала инженерной разработки.

Например, можно написать:

Product Size: 120 × 65 × 42 mm. Please recommend the appropriate inner box size and insert structure.

Это значительно безопаснее, чем самостоятельно придумать внутренний размер без учёта конструкции.

21. Когда размер должен быть фиксирован окончательно?

До изготовления финального physical sample желательно зафиксировать:

размер продукта;

его ориентацию;

количество продуктов;

основной принцип ложемента.

До массового производства должны быть подтверждены:

финальный dieline;

внутренний размер;

внешний размер;

Golden Sample.

После этого изменение габаритов уже может повлиять на:

artwork;

foil;

insert;

master carton;

стоимость;

срок производства.

Поэтому фраза:

«Размер изменится совсем немного»

после утверждения образца иногда означает гораздо больше изменений, чем кажется.

22. Как SEISMO работает с размерами индивидуальной упаковки

Для SEISMO процесс может начинаться не с готового размера коробки, а с самого продукта.

Рабочая логика:

PRODUCT

→

SIZE & WEIGHT

→

PRODUCT ORIENTATION

→

INSERT

→

REQUIRED INNER SPACE

→

BOX STRUCTURE

→

FINISHED OUTER SIZE

→

PHYSICAL SAMPLE

→

GOLDEN SAMPLE

→

MASS PRODUCTION

Такой подход позволяет одновременно учитывать:

презентацию;

защиту;

удобство извлечения;

материалы;

транспортный объём.

Для проекта можно сравнить несколько конструкций с одним и тем же продуктом — например, Book Style, Drawer или Fold-Flat — и только после этого определить оптимальные финальные габариты.

23. Краткий ответ: как правильно записать размеры коробки?

Если нужен самый короткий вариант:

Для производства

Пишите:

L × W × H, mm

и обязательно добавьте:

Inner Size

или:

Outer Size.

Например:

Inner Size: 270 × 170 × 72 mm

Для продукта

Пишите:

Product Size: 255 × 165 × 65 mm

и добавляйте:

Weight: 420 g

Для логистики

Используйте реальные внешние размеры готового транспортного короба и правила конкретного перевозчика.

Таким образом, никто не должен угадывать значение трёх цифр.

Заключение

Правильно указать размеры коробки — значит не просто написать:

270 × 170 × 72 мм.

Нужно уточнить:

что именно измеряется;

внутренний это или внешний размер;

каков размер и вес самого продукта;

какой ложемент используется;

какой тип коробки проектируется.

Главная формула:

Product Size → Insert → Inner Size → Structure → Outer Size

а не:

Product Size = Box Size.

Для стандартных коробочных конструкций отраслевые системы, такие как FEFCO, используют порядок Length × Width × Height и внутренние размеры в миллиметрах. Но в индивидуальной premium packaging конструкция может быть значительно сложнее, поэтому размер всегда нужно сопровождать пояснением.

А для логистики уже важны фактические внешние габариты готовой упаковки, поскольку перевозчики используют их для оценки размера отправления и, в некоторых случаях, объёмного веса.

Поэтому лучший способ избежать ошибки:

не заставлять поставщика угадывать.

Укажите продукт, размеры, вес, нужное внутреннее пространство и назначение каждого размера.

Остальную геометрию должен рассчитать инженер упаковки.

CTA

Планируете новую индивидуальную коробку и не уверены, какой размер указать?

Отправьте SEISMO:

размер и вес продукта, фотографии или 3D-файл, количество продуктов в наборе, желаемый тип коробки и тираж.

Мы можем рассчитать внутреннее пространство, разработать ложемент и конструкцию, определить финальный внешний размер и изготовить физический образец перед массовым производством.

Размер продукта — это отправная точка.
Правильный размер упаковки — результат инженерной разработки.
